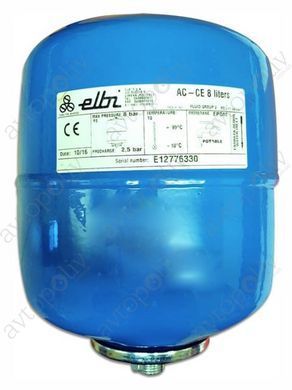

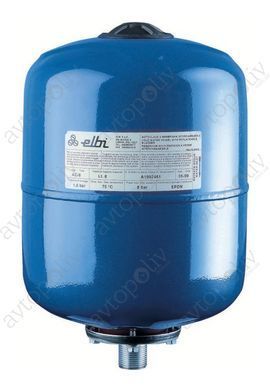

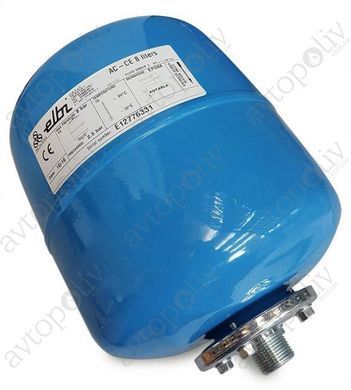

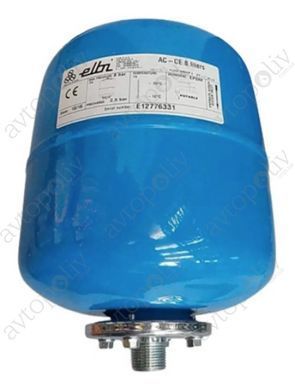

Вертикальный гидроаккумулятор ELBI AC-8

Гидроаккумулятор ELBI серии AS/AC - CE для постоянного давления и обеспечения запаса воды

Гидроаккумуляторы итальянского производителя ELBI используются в системах водоснабжения для поддержания постоянного давления и обеспечения запаса воды.

Серия AS/AC со сменными мембранами, представленные моделями вместимостью от 5 до 25 литров, предназначены для домашних систем небольшого размера, садово-поливальных установок и других бытовых нужд, требующих меньшего напора. Все модели оснащены стандартными EPDM мембранами, которые могут быть использованы как расширительные емкости для хозяйственно-бытовых нужд. AS-25 недорогая практичная модель, подходит для непосредственного соединения с насосом. Модель AC GPM-25 создана для установки небольших водонапорных станций компактного типа.

Как работает гидравлический аккумулятор

Постоянное давление в системе отопления при работе гидроаккумулятора обеспечивает наличие газовой подушки из азота между внутренней поверхностью корпуса и резиновой мембраной. При включении насоса вода начинает заполнять емкость бака. Мембрана под давлением воды расширяется и сжимает газовую подушку. Когда достигнут необходимый уровень, реле счетчика давления отключает насос. Начинает работать гидроаккумулятор. По мере понижения давления воды в системе отопления газ постепенно выдавливает ее из бака. Как только уровень воды достигает минимальной отметки, реле давления срабатывает и дает команду насоса на включение. Происходит следующий цикл заполнения емкости бака. Таким образом, регулируется бесперебойная работа системы. И благодаря работе гидроаккумулятора сохраняется ресурс не только насоса, но и всей системы в целом.

1. Кожух гидроаккумулятора
2. Укрепление-растяжка мембраны
3. Мембрана
4. Муфта для подключения

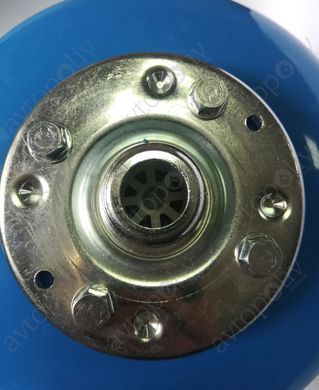

5. Фланец
6. Сварной шов
7. Контрфланец
8. Болты
9. Золотник для предварительной закачки
10. Воздушная камера

Подобрать объём гидробака (V) можно воспользовавшись общепринятой формулой

K = действующий коэффициент насоса (смотри таблицу)
P_возд = давление воздуха в гидроаккумуляторе
A_max = максимальная производительность насоса (л/мин.)
P_max = максимальное давление насоса (бар)
P_min = минимальное давление насоса (бар)

Преимущества гидроаккумуляторов ELBI

• Надёжность: ELBI - известный бренд, который зарекомендовал себя как производитель качественной и надежной продукции.
• Долговечность: гидроаккумуляторы ELBI изготавливаются из прочных материалов, что обеспечивает их долгий срок службы.
• Широкий ассортимент: ELBI предлагает гидроаккумуляторы различных объемов и моделей, что позволяет подобрать оптимальный вариант для любой системы водоснабжения.
• Простота установки и обслуживания: гидроаккумуляторы ELBI легко устанавливаются и не требуют сложного обслуживания.

Виды гидроаккумуляторов ELBI

• Вертикальные.  Применяется при работе с погружным или поверхностным насосом. Размещается рядом с гидроаккумулятором. Преимуществом вертикальных гидроаккумуляторов серии перед горизонтальными является возможность их использования с насосами любого типа.

• Горизонтальные. Этот аппарат для поддержания поверхностного насоса. Предусматривается крепление напрямую на баке. Позволяет экономить место в небольшом помещении, где находится оборудование по водоснабжению.

Производство и применение

Гидроаккумуляторы изготовлены на современном заводе с применением передового оборудования и качественного сырья.

• Корпус гидроаккумуляторов изготовлен из высококачественной стали выпускаются после прохождения контроля, тестирования и сертификации.
• Сменная мембрана изготовлена ​​согласно европейским санитарным нормам для работы техники с питьевой водой. Материалом является пищевая резина на основе этилена пропиленового синтетического каучука (EPDN). Имеет грушевидную форму и отличные показатели по прочности и эластичности. Техническая задача мембраны исключить контакт воды с внутренней поверхностью стенок бака аккумулятора. Параллельно мембрана защищает систему отопления или водоснабжения от попадания в нее газа.
• Покраска производиться качественной краской которая защищает гидробак от коррозии на длительное время. Широкий диапазон рабочих температур (от -10 до +100°C) позволяют использовать гидробаки итальянской компании Aquapress для холодного и горячего водоснабжения с возможностью установки как в помещении, так и на улице.

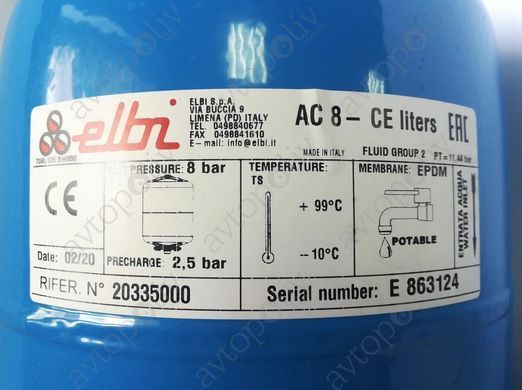

• Баки поставляются в фирменной упаковке и с руководством по эксплуатации и обслуживанию. На каждом баке есть этикетка, на которой указаны его технические характеристики, а именно: модель, объем, давление предварительной закачки, максимально допустимое рабочее давление, рабочее давление и дата изготовления.

Примечание: Перед началом эксплуатации рекомендуется проверить давление между корпусом и грушей гидроаккумулятора, оно должно быть на 0,2 бара ниже порога включения настроенного на реле давления. Также для долговечности службы рекомендуется выставить диапазон давления на механическом реле так, чтобы разница между нижним и верхним давлением составляла 1,5 бара, тогда груша не будет сильно растягиваться и прослужит многие годы.

Технические параметры

• Максимальное рабочее давление 8 бар
• Максимальное рабочее давление для AFV 24 - 16 бар
• Максимальное рабочее давление для AC 20 PN 25 - 25 бар
• Сменная мембрана с EPDM

Купить гидроаккумулятор ELBI для постоянного давления и обеспечения запаса воды, можно разместив заказ на сайте Avtopoliv.com.ua или по телефону +38 (063) 135-55-35.

Avtopoliv – ваш надёжный поставщик оросительных систем!
