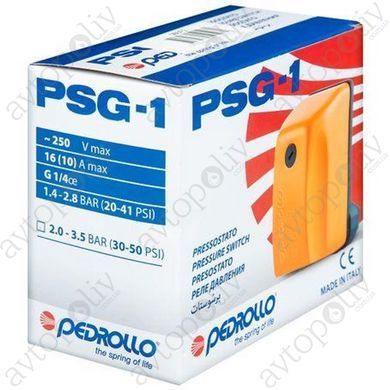

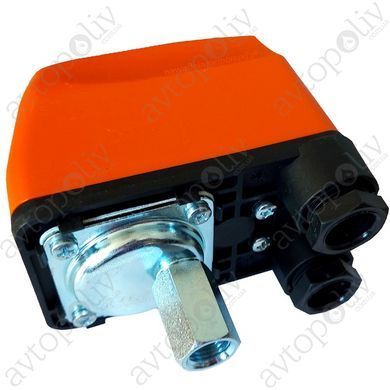

Реле давления Pedrollo PSG-1

Реле давления Pedrollo PSG-1, до 2,2 кВт, настройка 1-5 бар (автоматика для насосной станции, гидрофора)

Механическое реле давления позволяет автоматизировать работу насоса. После установки в системе насос будет работать следующим образом:

• При достижении верхнего предела давления, которое настраивается пользователем в пределах до 5 бар, насос автоматически отключится
• При падении давления до нижней границы насос возобновит работу и остановится после достижения верхнего предела.

Работает реле по принципу размыкания электроэнергии, поступающей в насос. Реле устанавливается непосредственно на трубопровод, а входная мембрана должна контактировать с водой. Если давление вырастает до нужного предела, мембранно-пружинный механизм размыкает контакты реле и насос останавливается. При ослаблении давления на пружину реле контакты замыкаются, подача электричества восстанавливается и насос запускается в работу.

Реле давления применяется в системах с чистой водой только в паре с гидроаккумуляторами , которые могут компенсировать резкий толчок давления от включения/выключения насоса, а также с манометрами для регулирования давления воды в системе водоснабжения.

Реле давления подходит как для насосных станций (гидрофоров), поверхностных насосов , так и для погружных скважинных насосов . Успешно и безотказно работает на территории Украины более 20 лет.

Функциональные особенности

• Автоматически контролирует запуск и останов однофазного насоса мощностью до 2,2 кВт.
• Насос запускается при понижении давления в системе и останавливается при достижении предварительно установленного верхнего порога.
• Точная заводская настройка 1,4 бар на включение и 2,8 бар на отключение насоса
• Возможность настройки порогов включения и выключения насоса под свои требования к давлению в системе.
• Электрические контакты: нормально запертые, из сплава меди, с накладкой Ag-Ni
• Мембрана из резинового тканевого материала (резина NBR)
• Гидравлическое соединение 1/4" внутр. резьба (накидная гайка)
• Надежно фиксирующие кабельные зажимы
• Максимальная температура окружающей среды: 55°C
• Класс защиты: IP 44

Регулирование

• Реле имеет заводскую настройку: Включение насоса происходит при падении давления до 1,4 бар, остановка насоса при наборе давления до 2,8 бар.
• Для настройки реле давления необходимо, чтобы рядом с ним был установлен манометр , позволяющий фиксировать водяное давление.
• Зафиксировать момент включения/выключения насоса, запомнить значение.
• Выключить электропитание насоса
• Снять крышку реле и выставить требуемый диапазон отключения и включения насоса;
• Большая пружина регулирует предел давления, при котором насос включается и выключается. Для увеличения уровня давления нужно вернуть гайку на нужное количество оборотов. Один полный оборот гайки (360°) соответствует изменению давления примерно на 0,5 – 1 атмосферу. Для уменьшения давления включения и выключения насоса необходимо повернуть контрольную гайку против часовой стрелки на нужное количество оборотов.
• Малая пружина отвечает за разницу между нижним и верхним давлением (дельта). С помощью этой настройки можно увеличить или уменьшить разрыв включения и выключения насоса. Один полный оборот гайки (360°) соответствует изменению давления примерно на 0,2 атмосферы.
• Включите насос в сеть и проверьте настройки на манометре.

Технические характеристики

• Номинальное напряжение: 220 В, 50 Гц
• Номинальная сила тока: 10 А
• Максимальная сила тока: 16 А
• Макс. мощность двигателя: 2,2 кВт
• Диапазон давления: 1 – 5 бар
• Заводские настройки: 1,4 - 2,8 бар
• Минимальная разница между давлением вкл./выкл.: 0,6 бар
• Максимальная разница между давлением вкл./выкл: 2,3 бар
• Максимальная температура жидкости: +55°C
• Подключение: 1/4", накидная гайка
• Габариты: 100х60х104 мм

Диаграмма настроек
