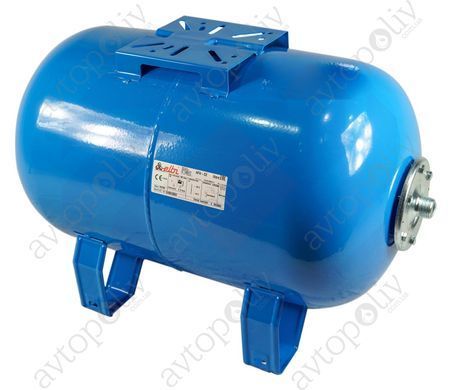

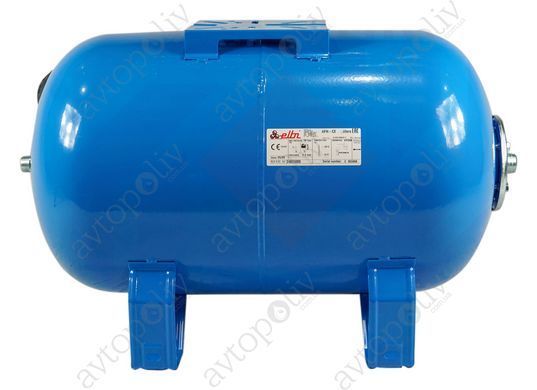

Горизонтальний гідроакумулятор ELBI AFH-100 CE

Гідроакумулятор ELBI серії AF-CE для постійного тиску та забезпечення запасу води

Гідроакумулятори італійського виробника ELBI використовуються в системах водопостачання для підтримки постійного тиску та забезпечення запасу води.

Серія AF зі змінними мембранними акумуляторами представлена ​​моделями місткістю від 5 до 500 літрів та призначена для житлових та промислових систем, що потребують високих напірних характеристик. Є експортна версія 10 бар, а також можуть бути виконані у версії замовника відповідно до основних міжнародних вимог. Горизонтальна модель оснащена універсальним майданчиком для кріплення насоса безпосередньо до ємності. Конструкція виконана із високоміцної сталі. Нетоксична змінна мембрана для господарсько-побутових потреб, досить гнучка для повного заповнення бака, що таким чином посилює експлуатаційні якості та забезпечує продуктивну діяльність.

Як працює гідравлічний акумулятор

Постійний тиск у системі опалення під час роботи гідроакумулятора забезпечує наявність газової подушки з азоту між внутрішньою поверхнею корпусу та гумовою мембраною. При включенні насоса вода починає заповнювати ємність бака. Мембрана під тиском води розширюється та стискає газову подушку. Коли досягнуто необхідного рівня, реле лічильника тиску відключає насос. Починає працювати гідроакумулятор. У міру зниження тиску води в системі опалення газ поступово вичавлює її з бака. Як тільки рівень води досягає мінімальної позначки, реле тиску спрацьовує та дає команду насоса на включення. Відбувається наступний цикл наповнення ємності бака. Отже, регулюється безперебійна робота системи. І завдяки роботі гідроакумулятора зберігається ресурс не тільки насоса, а й усієї системи в цілому.

1. Кожух гідроакумулятора
2. Зміцнення-розтяжка мембрани
3. Мембрана
4. Муфта для підключення

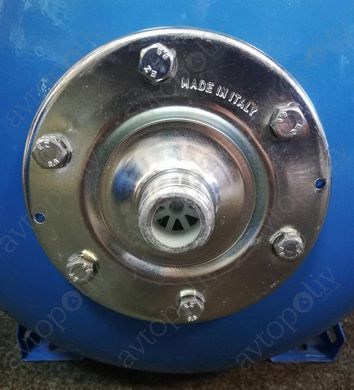

5. Фланець
6. Зварний шов
7. Контрфланець
8. Болти
9. Золотник для попередньої закачування
10. Повітряна камера

Підібрати об'єм гідробака (V) можна скориставшись загальноприйнятою формулою

K = діючий коефіцієнт насоса (дивись таблицю)
P_повз = тиск повітря в гідроакумуляторі
A_max = максимальна продуктивність насоса (л/хв.)
P_max = максимальний тиск насоса (бар )
P_min = мінімальний тиск насоса (бар)

Преимущества гидроаккумуляторов ELBI

• Надёжность: ELBI - известный бренд, который зарекомендовал себя как производитель качественной и надежной продукции.
• Долговечность: гидроаккумуляторы ELBI изготавливаются из прочных материалов, что обеспечивает их долгий срок службы.
• Широкий ассортимент: ELBI предлагает гидроаккумуляторы различных объемов и моделей, что позволяет подобрать оптимальный вариант для любой системы водоснабжения.
• Простота установки и обслуживания: гидроаккумуляторы ELBI легко устанавливаются и не требуют сложного обслуживания.

Виды гидроаккумуляторов ELBI

• Вертикальные.  Применяется при работе с погружным или поверхностным насосом. Размещается рядом с гидроаккумулятором. Преимуществом вертикальных гидроаккумуляторов серии перед горизонтальными является возможность их использования с насосами любого типа.

• Горизонтальные. Этот аппарат для поддержания поверхностного насоса. Предусматривается крепление напрямую на баке. Позволяет экономить место в небольшом помещении, где находится оборудование по водоснабжению.

Производство и применение

Гидроаккумуляторы изготовлены на современном заводе с применением передового оборудования и качественного сырья.

• Корпус гидроаккумуляторов изготовлен из высококачественной стали выпускаются после прохождения контроля, тестирования и сертификации.
• Сменная мембрана изготовлена ​​согласно европейским санитарным нормам для работы техники с питьевой водой. Материалом является пищевая резина на основе этилена пропиленового синтетического каучука (EPDN). Имеет грушевидную форму и отличные показатели по прочности и эластичности. Техническая задача мембраны исключить контакт воды с внутренней поверхностью стенок бака аккумулятора. Параллельно мембрана защищает систему отопления или водоснабжения от попадания в нее газа.
• Покраска производиться качественной краской которая защищает гидробак от коррозии на длительное время. Широкий диапазон рабочих температур (от -10 до +100°C) позволяют использовать гидробаки итальянской компании Aquapress для холодного и горячего водоснабжения с возможностью установки как в помещении, так и на улице.
• Баки поставляются в фирменной упаковке и с руководством по эксплуатации и обслуживанию. На каждом баке есть этикетка, на которой указаны его технические характеристики, а именно: модель, объем, давление предварительной закачки, максимально допустимое рабочее давление, рабочее давление и дата изготовления.

Примечание: Перед началом эксплуатации рекомендуется проверить давление между корпусом и грушей гидроаккумулятора, оно должно быть на 0,2 бара ниже порога включения настроенного на реле давления. Также для долговечности службы рекомендуется выставить диапазон давления на механическом реле так, чтобы разница между нижним и верхним давлением составляла 1,5 бара, тогда груша не будет сильно растягиваться и прослужит многие годы.

Технические параметры

• Максимальное рабочее давление 8 бар
• Максимальное рабочее давление для AFV 24 - 16 бар
• Максимальное рабочее давление для AC 20 PN 25 - 25 бар
• Сменная мембрана с EPDM
