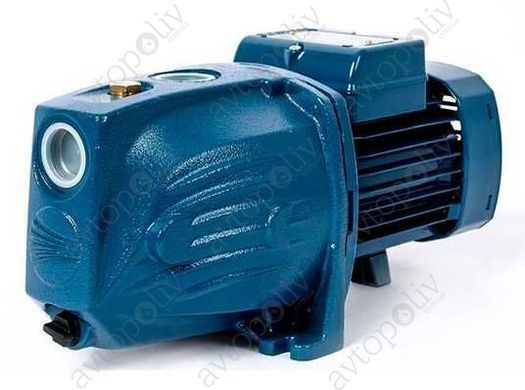

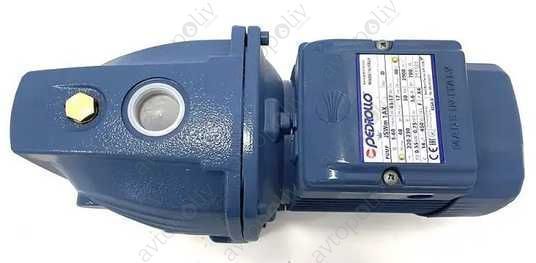

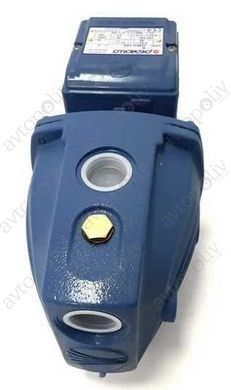

Насос самовсмоктувальний Pedrollo JSWm 2AX (46JSNP7A15A1)

Самовсмоктувальний електронасос JET Pedrollo JSWm 2AX

Серія JSW включає самовсмоктувальні електронасоси відцентрового типу серії PEDROLLO JSW1. Ефект самоусмоктування досягається завдяки ежектору, встановленому в корпусі насоса. Тільки частина загальної подачі, виробленої робочим колесом закритого відцентрового типу, прямує в нагнітальний патрубок; Решта, що залишилася, рециркулюється за допомогою ежектора, який, будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самовсмоктування.

При першому запуску достатньо заповнити водою корпус насоса; заповнювати всмоктуючий трубопровід і видаляти можливо присутні повітряні мішки немає необхідності. У момент запуску вода, що міститься в корпусі, циркулюючи через ежектор, перемістить повітря з камери всмоктування в камеру нагнітання, виштовхуючи його через вихідний трубопровід. Одночасно з цим вакуум, що утворився таким чином, приведе до підйому рівня води у всмоктувальному трубопроводі, викликаючи тим самим підсмоктування. Постійне функціонування системи самоусмоктування робить такі насоси практично нечутливими до присутності (навіть значного) повітря в рідині, що накачується.

При розробці серії JSW на основі попереднього досвіду PEDROLLO особлива увага була приділена добору матеріалів та гідравлічної ефективності, внаслідок чого насоси стали компактнішими, покращилися експлуатаційні характеристики, знизився шум.

Застосування та встановлення

Рекомендуються для перекачування чистої води та рідин, хімічно неагресивних по відношенню до конструкційних матеріалів насоса.

Самовсмоктувальні насоси JSW спроектовані для перекачування води навіть при вмісті в ній підвищеної кількості повітря. Завдяки своїй надійності та простоті експлуатації ці насоси рекомендуються до застосування в побутовому секторі, зокрема, у поєднанні з гідроакумуляторами малих та середніх об'ємів, для подачі води, для зрошення садів та городів тощо.

Встановлення насоса повинно проводитися в закритих приміщеннях або в місцях, захищених від негоди.

Сертифікована система управління DNV

• ISO 9001: Система управління якістю
• ІSO 14001: Екологічний менеджмент

Експлуатаційні характеристики

• Продуктивність до 70 л/хв (4,2 м³/год)
• Натиск до 58 м.
• Манометрична висота всмоктування до 9 м. (HS)
• Температура рідини від -10°C до +40°C
• Температура довкілля до +40°C
• Максимальний тиск у корпусі насоса 6 бар
• Тривалий режим роботи електродвигуна S1

Конструктивні характеристики

1. Корпус насоса. Чавун з катафорезною обробкою, патрубки з різьбленням згідно з ISO 228/1
2. Фланець. Нержавіюча сталь AISI 304
3. Ежектор у зборі. Noryl FE1520PW
4. Робоче колесо. Нержавіюча сталь AISI 304
5. Вал двигуна. Нержавіюча сталь EN 10088-3 - 1.4104
6. Механічне ущільнення

7. Підшипники. 6203 ZZ / 6203 ZZ

8. Конденсатор

9. Електродвигун
JSWm: однофазний 230 В - 50 Гц з тепловим захистом, вбудованим в обмотку.
JSW: трифазний 230 /400 В - 50 Гц.
– Ізоляція: клас F
– Ступінь захисту: IP X4

Розміри та вага
